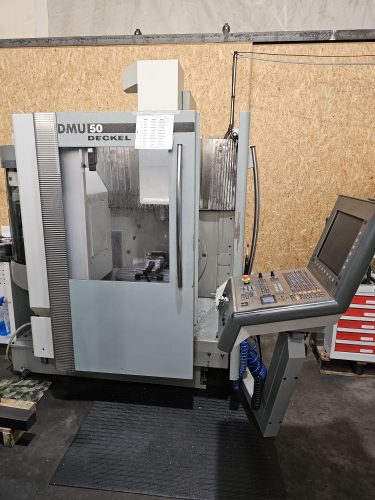

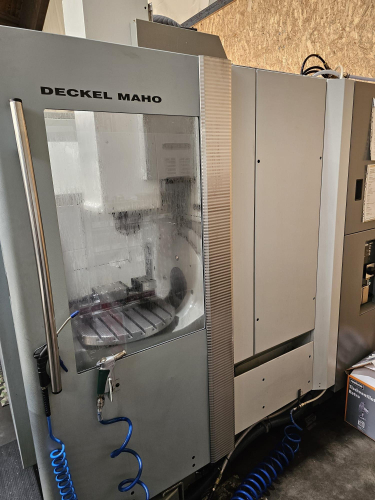

Deckel Maho DMU50

Technische Daten:

• Bj. 2005
• x-Weg 500 mm
• y-Weg 450 mm
• z-Weg 400 mm

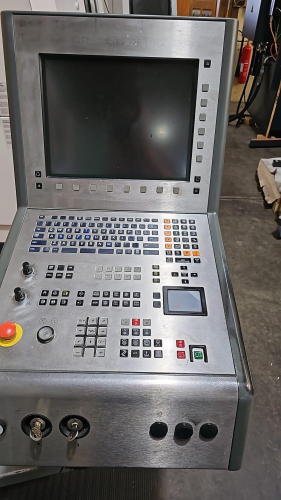

• Steuerung iTNC 530 Heidenhain
• Hauptspindel
• Drehzahlbereich - Hauptspindel 20 - 10.000 U/min
• Antriebsleistung - Hauptspindel 9 / 13 kW
• Drehmoment 57 / 82 Nm
• Werkzeugaufnahme SK 40

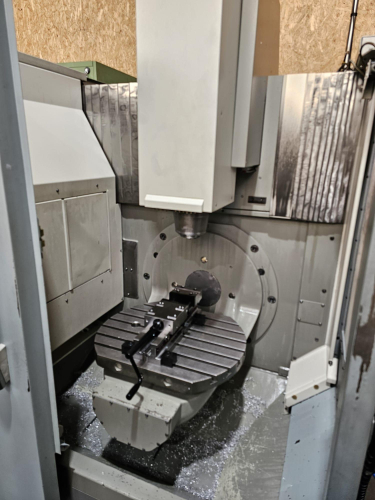

• Rundtisch
• Tischaufspannfläche 630 x 500 mm
• Schwenkbereich -5 / +110 °
• max. Tischbelastung 200 kg
• T-Nuten 14 H7
• T-Nuten - Abstand 63 mm
• C-Achse +/- 360 °
• Vorschübe:
• Eilgang ( X / Y / Z ) 12 m/min
• Vorschubgeschwindigkeit 10.000 mm/min

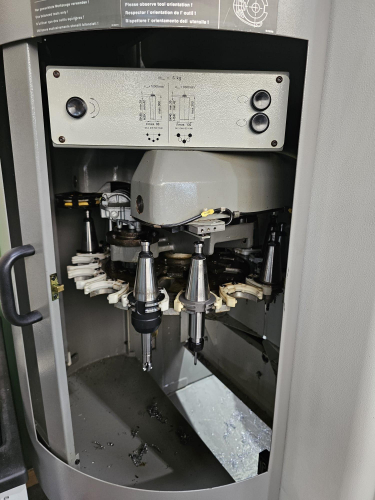

• Werkzeugwechsler:
• Werkzeugplätze 16 pos.
• max. Werkzeuggewicht 6 kg
• max. Werkzeuglänge 300 mm
• max. Werkzeugdurchmesser 80 mm
• max. Werkzeugdurch. bei freier Nachbarbox. 130 mm
• Werkzeugaufnahme SK 40

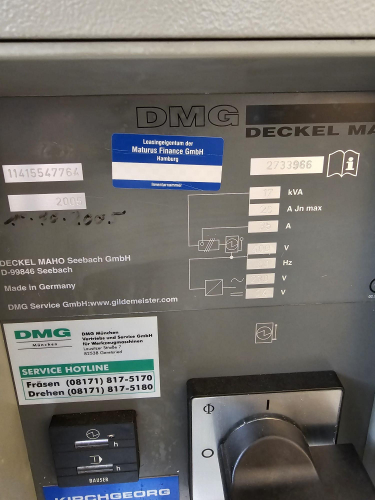

• Gesamtleistungsbedarf 17 kVA
• Maschinengewicht ca. 3,6 t
• Raumbedarf ca. 3,0 x 3,0 x 2,5 m
• Werkzeugfräsmaschine - Universal
• DECKEL MAHO - DMU 50

  - 5 Achsen (3+2)
  - OHNE Werkzeuge
